臥式加工中心

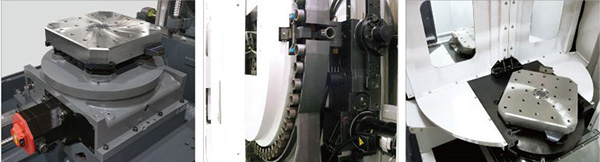

1.HMC 臥式加工中心主要大件均采用優質樹脂砂造型、高強度優質鑄鐵，具有完善的熱處理工藝過程來消除殘余應力，并布置足夠的加強筋板，保證整機具有足夠的強度、剛性和高穩定性;
2.XY軸采用進口重載滾柱導軌，剛性強、動態精度佳;
3.傳動采用臺灣產大直徑研磨雙螺母滾珠絲桿，結構緊湊、運動平穩、精度高。絲桿支撐采用日本產原裝進口絲桿支撐軸承，兩端預拉伸，消除熱伸長造成的精度損失。組成穩定的高剛性機械傳動系統;
4.高剛性的臺灣產臥加專用主軸，采用潤滑脂潤滑，可使主軸軸承得到恒定和可靠的潤滑，既經濟環保又實現了長期免保養。
|
基本配置 廣數GSK218M數控系統 機械手刀庫 主軸吹氣系統 冷卻系統 自動潤滑系統 氣動系統 工作燈 三色報警燈 移動手脈 機床墊鐵 全防護罩 |
Standard Accessories: GSK218M controller Arm Tool Magazine (24T) Air blast system Auto Cooling system Auto Lubrication system Pneumatic system; Working light Tri-color alarm lamp MPG Sizing blocks Full splash guard |
|
可選配置： Fanuc，Siemens等其他系統 30把機械手刀庫 60把鏈?zhǔn)降稁?/span> 鏈?zhǔn)脚判紮C(jī) 工件測量系統 刀具量系統 任意分度工作臺 |
Optional Accessories: Fanuc，Siemens or other controller; Arm Tool Magazine (30T) Arm Tool Magazine (60T) Chain type chip conveyor Workpiece Measuring Probe Tool Setting Probe Arbitrary Dividing worktable |
|
技術參數 |
Specifications |
Units |
HMC500 |
HMC630 |
HMC800 |
|
工作臺尺寸 |
Table size |
mm |
500×500 |
630×630 |
800×800 |
|
工作臺數量 |
Table quantity |
|
1 |
1 |
1 |
|
工作臺分度 |
Table indexing |
° |
1°×360 |
1°×360 |
1°×360 |
|
X-軸行程 |
X-axis travel |
mm |
900 |
1000 |
1500 |
|
Y-軸行程 |
Y-axis travel |
mm |
750 |
900 |
1200 |
|
Z-軸行程 |
Z-axis travel |
mm |
650 |
800 |
1200 |
|
主軸鼻端到工作臺距離 |
Spindle nose to table |
mm |
230-880 |
125-1225 |
180-1380 |
|
主軸中心到工作臺距離 |
Spindle center to table |
mm |
110-860 |
52-850 |
100-1300 |
|
快移速度 (X/Y/Z) |
Rapid traverse (X/Y/Z) |
mm/min |
12000 |
12000 |
12000 |
|
進給速度 (X/Y) |
Feed rate(X/Y) |
mm/min |
1-5000 |
1-5000 |
1-5000 |
|
工作臺承重 |
Max. load of worktable |
Kg |
500 |
900 |
2200 |
|
T 型槽 |
T-slot |
mm |
5-14-100 |
5-16-125 |
5-22-125 |
|
主軸轉速 |
Spindle speed |
rpm |
8000 |
6000 |
6000 |
|
主軸錐度 |
Spindle taper |
|
BT40 |
BT50 |
BT50 |
|
主電機功率 |
Spindle power |
kw |
11/15 |
15/18.5 |
18.5/22 |
|
刀庫容量 |
ATC |
|
24/30 |
24/30/60 |
24/30/60 |
|
定位精度 |
Positioning accuracy |
mm |
±0.003 |
±0.003 |
±0.003 |
|
重復定位精度 |
Repeat accuracy |
mm |
±0.001 |
±0.001 |
±0.001 |
|
機床重量 |
Machine weight |
kg |
6500 |
12000 |
15500 |
|
機床尺寸 |
Dimensions |
mm |
2850×2530×2480 |
3550×2660×2600 |
4950×3150×2840 |
